Strom Verbrauch in Home Assistant messen

In der Reihen #Verbrauchserfassung geht es als erstes um die einfachste Integration, sieht man mal vom Mangel der Smartmeter in Deutschland ab :D

Zähler

Für manche Lösungen benötigt es einen neuen, digitalen Zähler, aber manche sind auch in sehr alten Schaltkästen mit Drehscheibe möglich.

Ferrariszähler (analoger Stromzähler)

Diese Art von Zähler ist analog und erkennt man schnell an der Drehscheibe.

Digitaler Zähler

moderne Messeinrichtung (mMe)

Diese verfügen in der Regel über eine oder zwei Schnittstellen. Leider sind diese von Haus aus nicht aktiviert, Ihr müsste den Pin hierfür bei eurem Anbieter anfordern. Manche VNBs (Verteilnetzbetreiber) sind hier schnell, manche muss man mit einer Frist drohen (bei mir leider der Fall gewesen).

Das eingeben des PINs kann etwas schwierig sein, da man diesen per Morse Code mit einer Taschenlampe eingeben muss. Bei mir hat es ca. 10 Versuche gebraucht, aber es ist die Mühe wert. Schaut euch da am besten die Anleitungen zu eurem Zähler an.

intelligenten Messsystemen (iMSys)

Ist quasi eine mMe mit einer Kommunikationseinheit – dem Smart Meter Gateway. Vattenfall erklärt das ganz gut.

Der Ausbau dieser Zähler ist leider wie sicher bekannt sehr langsam. Hier haben die VNBs und der Staat ziemlich verpennt. Daher ist die Wahrscheinlichkeit das Ihr ein iMSys habt sehrrrrr gering (Pflichtausstattungen liegen aktuell bei 11% - Quelle)

Daten auslesen

So nun da wir unseren Zähler kennen geht es ans auslesen. Beim analogen gibt es nur zwei Möglichkeiten:

Stromklemmen

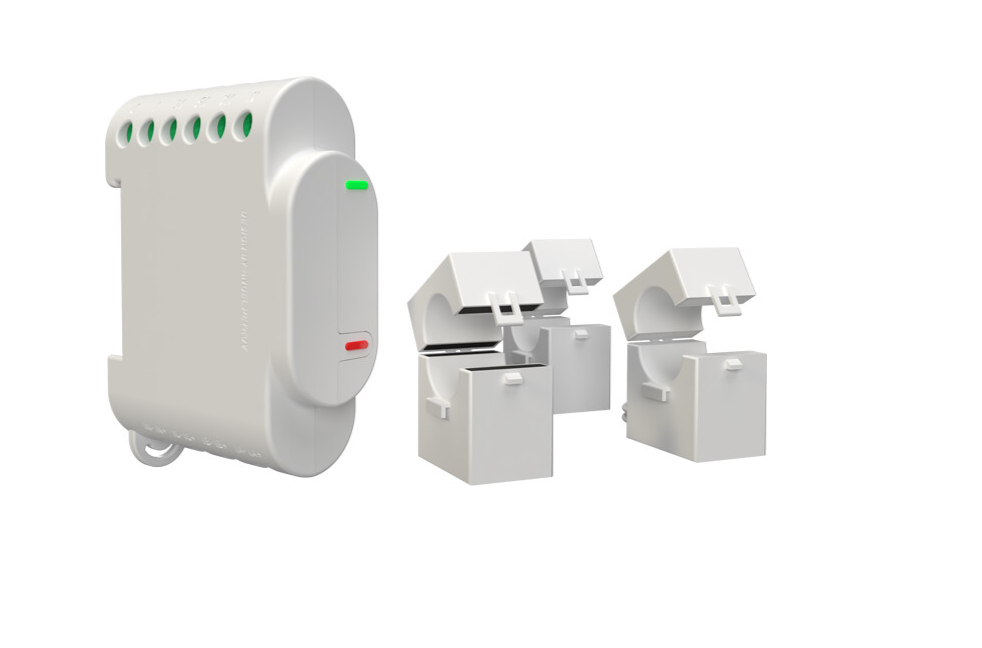

Z.b. mit einem Shelly 3EM - dieser wird mit Strom versort und die Klemmen werden um jede Phase gelegt. Das kann auch ohne Elektriker möglich sein, Ihr müsst aber dennoch wissen was Ihr tut. Ich empfehle immer es über einen Elektrofachbetrieb machen zu lassen.

Zählerstand über Kamera auslesen

Einige nutzen auch https://github.com/jomjol/AI-on-the-edge-device - eine Software welche die Zählerdaten über eine Kamera direkt am Zähler abliest. Hier ist nur ein USB Anschluss notwendig, allerdings muss hier schon einiges an Bastlerwillen da sein und auch etwas Programmierkenntnisse sind nicht verkehrt.

Ich habe das ganze schon mal aufgesetzt und zwar für meinen Wasserzähler, allerdings war das kalibrieren ein graus und ich bin später auf einen anderen Zähler umgestiegen. Welcher das war im nächsten Teil ;)

Wallbox

Die Zappi Wallbox kommt bereits mit 3 Klemmen daher, denn die beherrscht das PV Überschussladen, dafür muss Sie den genauen aktuell Verbrauch kennen. Arbeitet also wie der Shelly 3M, aber im eigenen Ökosystem.

Über die API von Zappi kann man diese aber auch auslesen und so bekommt man, fast in Echtzeit die Daten übermittelt. In Home Assistant sieht das ganze dann ungefähr so aus:

Man kann die einzelnen Phasenverbräuche oder den Gesamtverbrauch in positiven oder negativen Zahlen auslesen.

PV Smart Meter

Fast jede feste PV Anlage kommt mit einem "Smart Power Sensor" bei meiner Huawei Anlage DTSU daher (SolarEdge Home Energiezähler uvm.). Da der Wechselrichter wissen muss / soll was ein- und ausgespeist wird kennt dieser auch die aktuellen Verbräuche.

Dynamische Stromanbieter

Ob Rabot Energy, Tibber oder Octopus Energy bieten teilweise auch Lösungen dafür. Bisher ist mir nur Tibber bekannt, welche den Pulse anbieten. Einen Aufsatz für digitale Zähler, welche über IR den aktuellen Verbrauch auslesen.

Das funktioniert sehr zuverlässig (nutze Tibber nun schon fast ein Jahr), bis mal das Internet ausfällt, aber auch da funktioniert das iMSys nicht mehr (außer LTE wird nicht unterbrochen).

Das ganze sieht dann ungefähr so in Home Assistant aus und ist einfach über eine fertige Integration nutzbar:

Fazit

Ihr seht also, es gibt sehr viele Möglichkeiten euren Stromverbrauch in Echtzeit auszulesen. Das ist nicht nur informativ für Datennerds wie mich, sondern kann auch bei folgenden Dingen helfer:

• Verbraucher finden
• Automatisierungen für höheren Eigenverbrauch erstellen
• Stromkosten reduzieren (E-Auto oder Wärmespeicher laden wenn Strom günstig ist)
